IDAS-2000分散式智能数据采集网络
分享至:

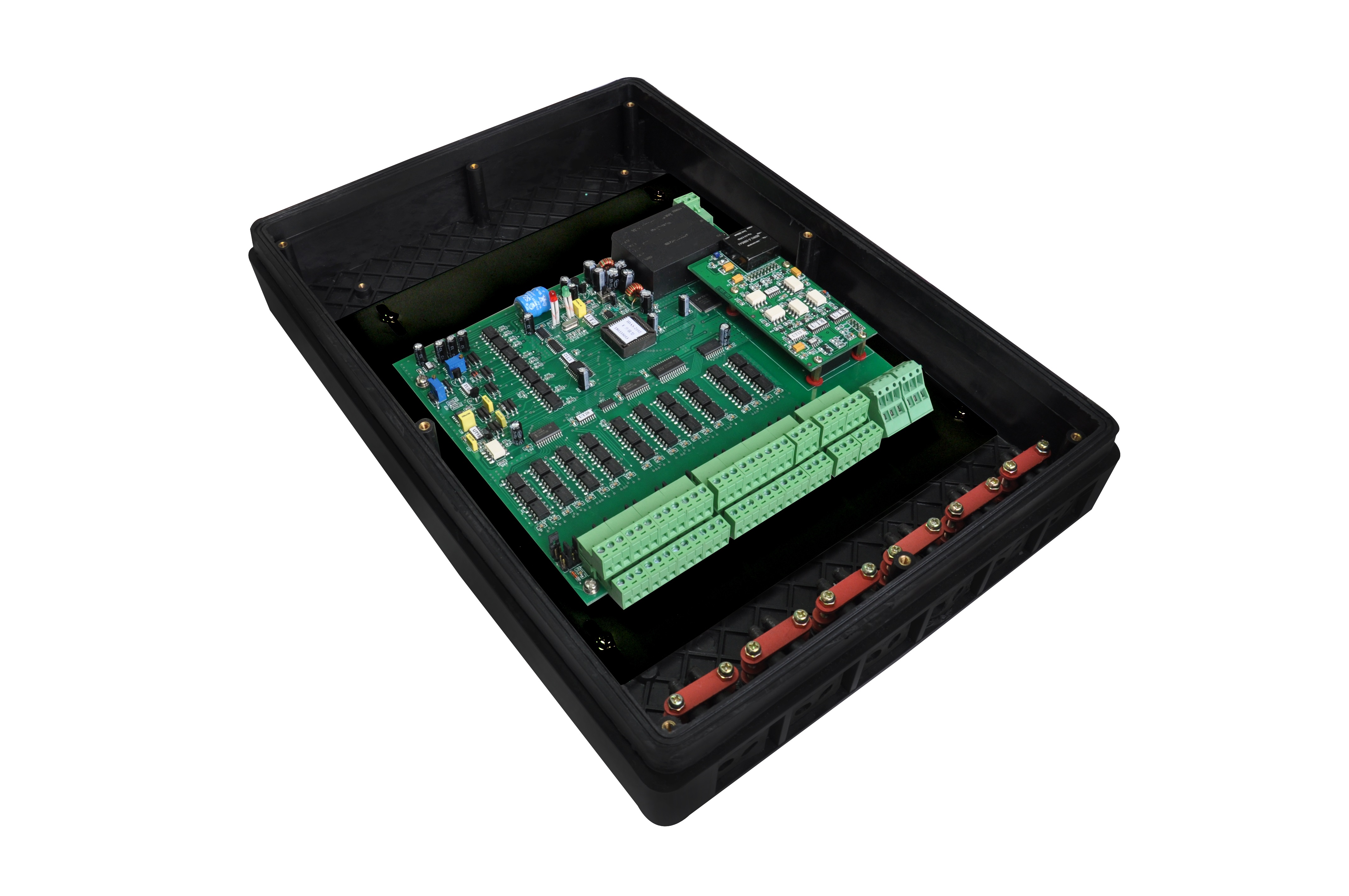

IDAS-2102E直流模拟量测量前置机

一 、技术特点:

IDAS-2102E前置机是IDAS-2102前置机的升级产品,和原IDAS-2102前置机相比,IDAS-2102E前置机主要在以下几方面进行升级提高:

1. 采用电气隔离和光电隔离技术把模拟部分(信号输入回路)、数字部分(CPU部分)分开,此方式可抑制现场串、共模干扰。

2. 模拟部分采用±12V供电,信号输入范围可达-10V~+10V。

3. 具有热电阻三线制引线电阻自动补偿功能,采用独特的引线电阻补偿方式,每个通道有三个独立的光电开关控制,20个通道无公共端,使输入回路结构更简单可靠。具有三种热电偶冷端补偿方式:环境温度测量补偿,外部恒温槽测温补偿、固定通道测温补偿。

4. 对前置机应用软件进行优化改进,采用了特殊数字滤波方式,能抑制信号中尖峰脉冲干扰。

5. 通讯部分采用独立电源光电隔离技术,可有效避免通讯不正常导致的设置内容丢失,同时也抑制了反射波对通讯电路的影响。

6. 对产品外形及制造工艺做进一步优化,不仅整体结构简单,而且性能更加稳定可靠。

二、技术指标:

* 基本输入通道:

20路三端子直流模拟量输入

* 通道开关:

光电开关



        * 输入信号类型:

热电偶 B、E、J、K、R、S、T、EA-2;

热电阻 Pt10、Pt100、Cu50、Cu100、BA1、BA2、BA3、G;

全桥应变测量;

以上各种输入信号可混接;

引线电阻补偿:

双恒流源方式,三线制引线电阻可自动补偿;

通道隔离电压:

400V(峰峰值)

电压量程:

自动量程

* 模/数转换:

V/F电压-频率转换(≤500kHz)

* 精度等级:

0.1级



        * 主要功能:

20路信号循环检测转换及实时数据上传;多种函数运算;数字滤波;具有三线制引线电阻自动补偿功能、具有系统自检、自复位及越限报警等功能;历史数据存贮,掉电可保持半年以上工作方式在线固化,掉电不会丢失;

通道采样时间

每个模拟量通道30~120ms可选

显示方式

LED状态显示

参数设置方式

在线



        * 通讯接口:

冗余

配套IDAS-2003E高速抗干扰通讯模块,IDAS-2001E网络通讯管理适配卡

通讯速率

9.6kbps~1.25Mbps

通讯电缆

菲尼克斯接线端子(阻燃型材料)

接线端子

普通屏蔽双绞线

工作电源

100~265VAC、48~55Hz

* 共模抑制比:

≥150dB

* 串模抑制比:

≥105dB

* 功耗:

≤3W

* 工作方式:

连续

* 可靠性指标:

MTBF32000Hr

* 环境温度:

-20℃~+70℃(内控指标:-20℃~+75℃)

* 湿度:

相对湿度≤95%(带防护外壳)

* 防护等级:

IP56(带防护外壳)

* 重量:

≤3kg(带防护外壳)

* 外形尺寸及材质

400×300×80mm(宽×长×高) 材质:304不锈钢、普通碳钢

* 外形尺寸及材质

420×292×70mm(宽×长×高) 材质:低发泡ABS材料

安装方式

墙挂式
